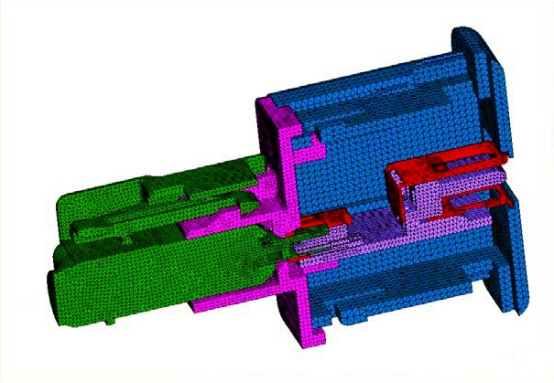

在Abaqus有限元分析中，網格過渡是連接“精準計算”與“高效仿真”的核心技術。它并非簡單的單元尺寸調整，而是通過軟件內置的網格控制工具，在模型不同區域（如關鍵應力區與非關鍵區域）實現單元尺寸從“細密”到“粗大”的平滑漸變，徹底避免因尺寸突變導致的計算問題。無論是機械結構強度分析、汽車碰撞仿真，還是土木工程受力計算，合理的網格過渡都是確保仿真結果可靠、計算資源不浪費的關鍵前提。

一、網格過渡的4大核心作用

1.平衡精度與效率

關鍵區域（應力集中區、載荷作用點等）需小單元保障精度（單元尺寸通常≤特征尺寸1/5~1/10），非關鍵區域用大單元減少計算量。網格過渡可在不犧牲精度的前提下，減少30%~60%單元總數，大幅縮短計算周期。

2.避免計算失真

尺寸差異超3倍的單元直接相鄰，易引發虛假應力（偏差20%~50%）。網格過渡通過漸變單元（每步增幅≤50%），使力與位移傳遞更貼合真實結構，虛假應力可降至5%以內。

3.優化復雜幾何網格質量

含孔洞、凹槽等的復雜模型，統一尺寸網格易產生低質量單元。網格過渡通過尺寸漸變，確保關鍵區域單元質量（如AspectRatio≤2），同時避免非關鍵區域單元冗余，防止求解不收斂。

4.支持局部加密迭代

進行網格敏感性分析時，可僅細化關鍵區域單元，基于原有過渡邏輯調整，無需重構全模型，建模效率提升50%以上。

二、Abaqus實現網格過渡的2種方式

1.六面體網格：過渡控制

適用于規則可掃掠結構，操作路徑為“MeshModule→選中區域→MeshControls→ElementSize→勾選TransitionControl”，設置最小/最大單元尺寸及過渡步數（3~5步為宜），軟件自動生成漸變單元。

2.四面體網格：種子偏置

適用于不規則幾何，選中邊緣后“SeedEdges→Bias”，設置起點（關鍵區）、終點（非關鍵區）種子密度，通過種子密度漸變實現網格過渡，需控制相鄰面種子密度差，配合質量檢查工具確保單元扭曲度≤15°。

網格過渡并非Abaqus的“可選功能”，而是工程仿真的“必備技能”。它通過“按需分配計算資源”，平衡精度與效率、消除虛假應力、優化單元質量、支持迭代分析，成為連接“理論仿真”與“工程應用”的關鍵橋梁。對于機械、汽車、土木等領域的仿真人員，掌握網格過渡的原理與實操，能讓Abaqus仿真從“勉強收斂”升級為“精準可靠”，為產品設計、結構優化提供切實可行的技術支撐。
