常規的電源模塊CE仿真，工程師在建模時從內部細節開始，包括PCB、關鍵器件模型、以及電路模型等。這種方法更適合電源廠家，案例Customer Success | OPPO手機電源適配器EMC仿真就是采用這種方法。

本篇案例我們介紹另一種電源模塊的CE仿真方法，在建模時把電源模塊當做黑盒，利用電流鉗（current probe）測試得到cable上的共模、差模電流，然后通過仿真分別得到共模噪聲源、差模噪聲源，創建AC task重新激勵，得到LISN上的CE結果。

以下是兩種方法方法的對比。

l方法一：Trans task電源模塊CE仿真（考慮內部細節模型）

方法一，是常規的CST場路協同仿真方法。在創建3D模型時，需要有電源模塊內部細節，包括PCB、關鍵器件、電源結構、電源cable等。在電路中添加器件模型，創建trans  task，詳細的操作過程不再贅述。

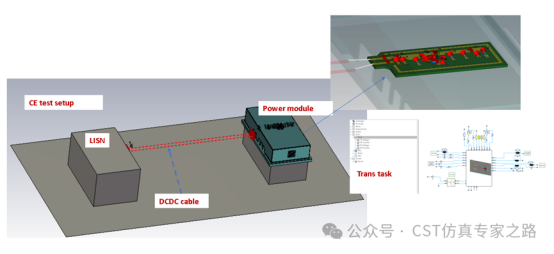

電源CE仿真（trans task）

運行trans task，通過EMI Receiver對LISN_L、LISN_N的時域信號做后處理，得到CE測試結果。

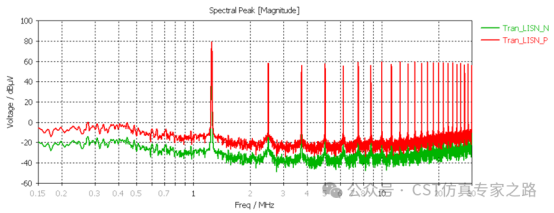

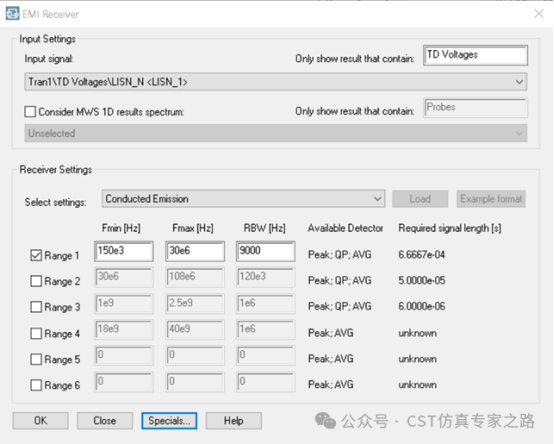

CE結果（Trans task）

方法二：利用電流鉗（current probe）測試實現電源模塊的CE仿真（黑盒模型）

步驟一：利用電流鉗（current probe）測試cable的共模電流和差模電流，得到port3上電壓頻譜。以下兩個模型是為了模擬真實的電流鉗測量過程，左側為共模電流測試，右側為差模電流測試。兩種測試方法的區別在于cable穿過電流鉗的方式不同。創建trans task，通過仿真得到port3上的共模電壓頻譜和差模電壓頻譜。

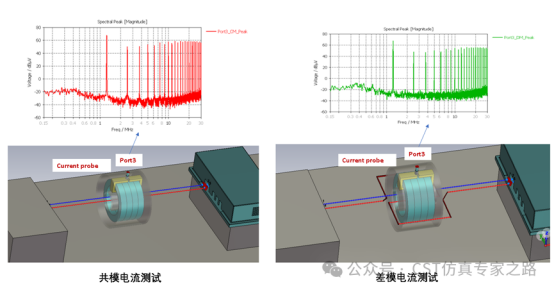

電流鉗（port3）的共模和差模測試結果

步驟二：創建黑盒仿真模型，利用AC task得到EMI噪聲源（共模及差模）。詳細過程請參考案例仿真實例155：整車場景下的電源線RE仿真中介紹的方法。

EMI噪聲源（共模）仿真模型

EMI噪聲源（差模）仿真模型

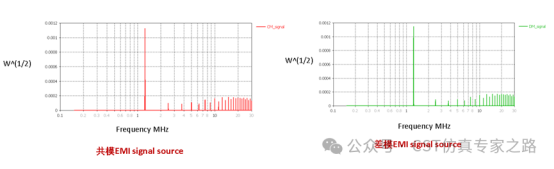

后處理得到的EMI噪聲源信號

步驟三：創建電源CE仿真黑盒模型。刪除電源模塊及內部細節，用黑盒模型替代，只保留cable在端口的port；重新創建AC task，利用計算出的EMI共模噪聲源及差模噪聲源重新激勵，得到LISN_L以及LISN_N的結果。

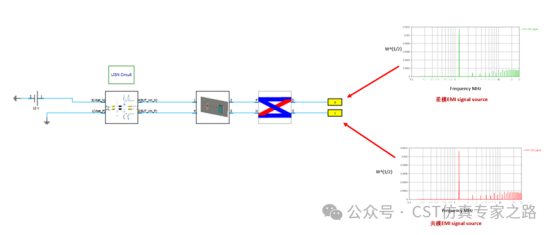

電源CE仿真（AC task）

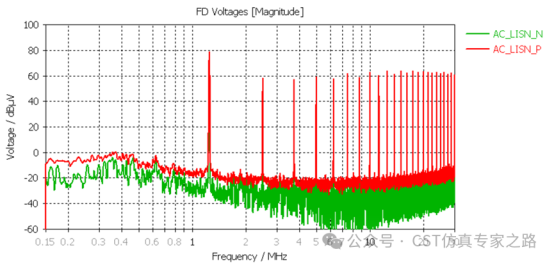

CE結果（AC task）

對比trans task與AC task的CE仿真結果，我們可以看出：采用方法一從PCB內部建模的方法，和采用方法二的黑盒建模方法，結果具有高度的一致性。

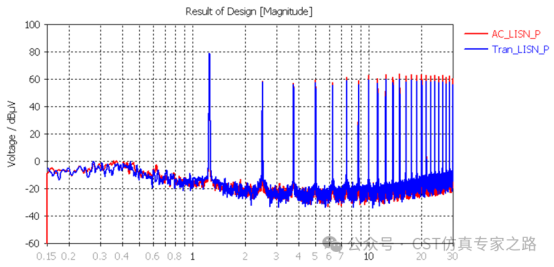

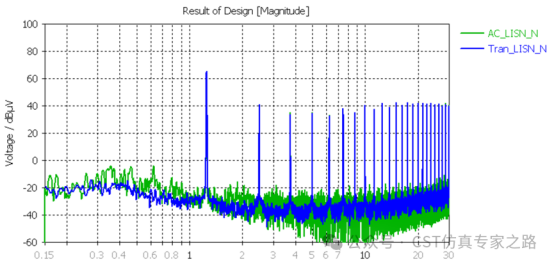

CE結果對比（ trans vs AC）

總結

通過案例中介紹的CE仿真方法，可以解決系統級CE仿真時的電源模塊建模的難題。
