在汽車研發中，碰撞仿真是安全評估與結構優化的核心，Abaqus憑借強非線性分析能力成為主流工具。本文從“精度保障”與“失效分析實操”兩維度，解析其應用關鍵。

一、Abaqus汽車碰撞仿真：精度與保障

Abaqus碰撞仿真精度依賴全流程管控，能滿足從概念設計到量產驗證的需求，核心優勢與保障要點如下：

1.精度優勢：適配碰撞場景特性

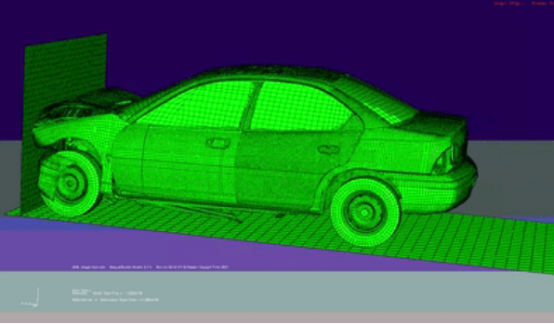

汽車碰撞屬瞬態大變形非線性問題，Abaqus兩大模塊精準匹配：

lAbaqus/Explicit：顯式時間積分算法擅長毫秒級碰撞（如正面、側面碰撞），可高效計算車身褶皺、氣囊起爆等響應，時間步長最小1e-8秒，捕捉應力波傳播與動態失效。

l豐富材料本構：針對高強度鋼、鋁合金、復合材料等，提供Johnson-Cook（考慮應變率、溫度）、Hashin（預測復合材料失效）等模型，還原碰撞力學行為。

2.精度保障：四大關鍵環節

l幾何與網格：保留縱梁、立柱等關鍵結構，忽略小凸臺；用全六面體或高質量四面體網格（AspectRatio≤5，Warping≤15°），碰撞區加密（5-10mm），通過MeshSeed與MeshQuality管控。

l材料參數：基于試驗獲取彈性模量、屈服強度等，動態參數需沖擊試驗數據；試驗數據有限時，用AbaqusParameterEstimation反演優化，確保應力-應變曲線貼合。

l接觸與邊界：復雜多體接觸用GeneralContact，簡單面接觸用Surface-to-SurfaceContact，摩擦系數匹配材料（鋼-鋼0.15-0.25）；按C-NCAP等標準設約束，氣囊起爆時間與試驗一致（20-30ms）。

l結果驗證：對比B柱侵入量、假人頭部加速度等指標，誤差超10%需回溯調整；通過“仿真-驗證-修正”迭代，主流車企關鍵指標誤差可控制在8%以內，仿真成本僅為實車試驗的1/10。

二、Abaqus汽車碰撞失效分析：實操流程

失效分析核心是定位根源并優化，遵循“識別-定位-驗證”邏輯：

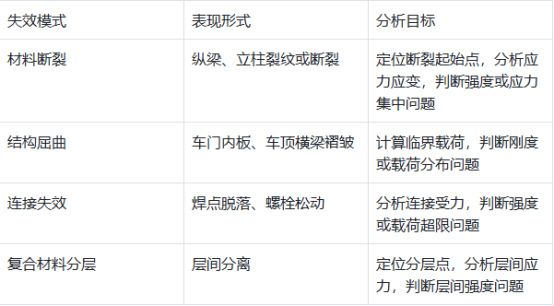

1.第一步：明確失效模式與目標

2.第二步：定位失效原因

l應力應變分析：在Visualization模塊看Mises應力、主應變?cè)茍D，應力超強度則材料不足；應力集中（拐角處2-3倍）需優化幾何。

l損傷演化：Johnson-Cook模型下，看損傷變量云圖（接近1即斷裂）；用XYData提損傷曲線，關聯碰撞關鍵節點（如氣囊起爆）。

l連接檢查：焊點用ConnectorElement提剪力（高強度鋼焊點極限8-12kN），膠接看剪切/剝離應力（結構膠極限15-25MPa），超極限需優化連接。

l邊界驗證：失效位置異常時，檢查約束強度、碰撞速度，排除設置錯誤導致的“假性失效”。

3.第三步：優化與驗證

l材料優化：失效部位換高強度鋼（如Q235換22MnB5）或復合材料，重新計算應力應變，驗證失效風險改善。

l結構優化：縱梁加潰縮誘導槽、增大立柱截面、優化拐角圓角；用AbaqusOptimization拓?fù)?尺寸優化，再仿真驗證。

l連接優化：加密焊點、換高強度螺栓（8.8級換10.9級）、增大膠接面積，確保連接強度超碰撞最大載荷。

l載荷調整：載荷偏差時修正參數，約束過強則改彈性約束，對比優化前后結果。

4.第四步：輸出報告

含失效現象（附云圖、照片）、原因（數據支撐）、優化方案、驗證結果、工程建議（如工藝調整）。

Abaqus平衡精度與效率，助力車企降低研發成本、提升安全性能、支撐創新設計。充分發揮其優勢需結合工程經驗，嚴控材料、網格、驗證等環節，讓仿真與失效分析成為研發“加速器”。
