HCL Technologies 使用SIMULIA Abaqus在單根管道入水之前模擬海底管道的性能。面對復雜的海底條件和關鍵的安全要求，該團隊利用有限元分析 (FEA) 對管道鋪設、土壤-管道相互作用和實際操作載荷進行建模

工程領導者 HCL Technologies 利用SIMULIA Abaqus在單個管道進入水中之前優化海底管道性能。

挑戰

HCL Technologies 需要分析和驗證海底管道，這些管道必須在復雜多變的海底條件下完美運行。

解決方案

該團隊利用 SIMULIA Abaqus 中的有限元分析 (FEA) 功能來模擬管道鋪設、土壤-管道相互作用和真實世界的負載條件，同時自動執行標準模擬以加速流程。

結果

l使用自動化將模擬時間從 7-10 天縮短至僅 5 分鐘

l復雜海底條件的建模精度更高

l增強信心和準確性——與身體結果的相關性高達 99.9%

l為數字孿生能力奠定了基礎

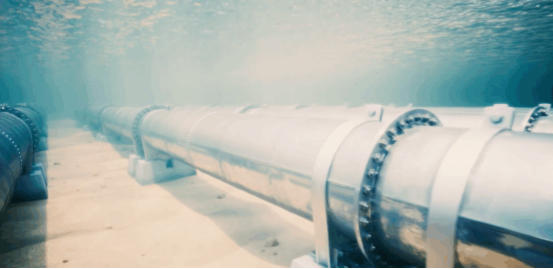

海上管道通常在極端條件下、長距離運輸一些世界上最重要的資源。它們的可靠性至關重要——一次故障可能會造成嚴重的環境后果，帶來嚴重的安全風險，并導致計劃外停機和維修損失數百萬美元。

HCL Technologies 是一家為多個行業的公司提供端到端服務（包括模擬和產品測試）的全球科技公司，其集團技術經理 Prasanna Venkatesh 表示：“這些管道必須 100% 安全可靠?！?“這些管道在實際條件下部署之前，需要對其進行結構分析和驗證。海底環境很復雜，因此我們需要測試這些管道在各種海底條件下的運行情況?！?/span>

例如，海床可能由軟沙、粘土或泥漿組成，每種材料具有非常不同的特性，并且會極大地影響管道性能。 “我們需要了解土管相互作用，包括泥漿或粘土的硬度如何影響應力分布或潛在的失效，”文卡特什說。 “這對于評估結構完整性、疲勞行為、整體耐久性和使用壽命至關重要。這些管道在高壓和變化的溫度下運行，因此了解最小的物理相互作用可以防止出現重大問題?！?/span>

對這些相互作用進行物理測試將是困難、昂貴且極其耗時的。這就是為什么 HCL 依靠 SIMULIA Abaqus（達索系統的數字仿真軟件）來創建高度精確的管道模型，并可以在無數場景中進行測試。

“在 CAE 工具中，SIMULIA 是同類最佳的非線性仿真工具，”Venkatesh 說。 “它可以幫助我們按時交付高質量的結果，即使對于最具挑戰性的項目也是如此。此外，它提供至少 99.9% 的準確度，這對我們的工作至關重要?！?/span>

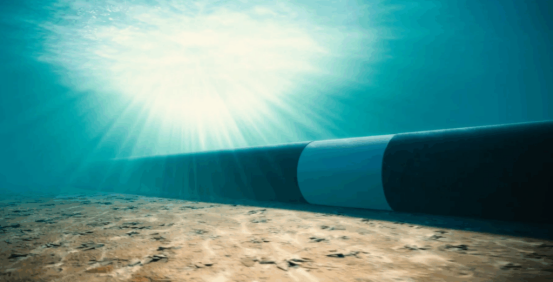

HCL 首先模擬安裝過程。使用 SIMULIA Abaqus 提供的有限元分析 (FEA) 功能，它可以復制管道在海底的鋪設方式。 “我們首先輸入管道的尺寸數據以及土壤硬度參數和載荷數據，以便我們能夠準確地模擬環境，”Venkatesh 說。 “管道最初由彈簧元件支撐，隨后將其移除，以便與海床自然接觸。如果管道鋪設不當，它可能會被卡住或移位。這可能會導致不穩定引起的問題?！?/span>

一個常見的問題是橫向屈曲（當管道由于熱膨脹或內部壓力而向側面移動時），這可能會導致結構故障。不穩定還可能引發過度振動，導致泄漏或疲勞，從而縮短管道的使用壽命（通常超過十年）三年或更長時間。自由跨度（不受海床支撐的管道部分）可能會擾亂流體流動并導致壓力或應力問題。同時，不當?shù)耐繉踊虮┞对趷毫拥沫h(huán)境中會導致腐蝕和材料降解。所有這些潛在問題都在模擬中得到考慮。

模擬中還捕獲了殘余張力（管道安裝在海底后剩余的張力）。然后，HCL 模擬流體流動等真實條件，并逐漸增加靜水壓力、浮力、關閉壓力和溫度的負載。 “所有這些參數都包含在內，用于分析管道在運行負載下的表現，”Venkatesh 說。 “我們?cè)u(píng)估中心線載荷、橫向穩定性、底部粗糙度和位移，尤其是在開放間隙或接觸滲透應力等關鍵區域。我們審查軸向張力和位移等輸出，以確保模擬的準確性。”

這種類型的模擬項目可能需要一周多的時間。然而，HCL 已經能夠?qū)崿F(xiàn)許多關鍵流程的自動化，因此只需五分鐘即可生成結果。

“我們創建了一個門戶網站，客戶可以在其中輸入管道尺寸、壁厚或材料屬性等變量，”Venkatesh 說。 “參數是預先定義的，模擬會自動運行。根據步驟的數量，完整運行可能需要 15 到 20 分鐘，但也可能快至 5 分鐘，然后不久就會生成報告。這是一個簡化的過程，也是我們邁向虛擬孿生方法的第一步。”
